Machine
à mesurer sans contact
a) Principe de fonctionnement
Le principe de fonctionnement de la mesure sans contact
est sensiblement le même que celui de la mesure avec
palpeur à la différence que ce dernier est
remplacé par une caméra CCD haute résolution
(à matrice photosensible), il n'y a donc aucun contact
entre l'élément à mesurer et l'élément
mesurant.Les mesures s'effectuent sur l'écran de
l'ordinateur par simple clics de souris.Cette technique
de mesure est particulièrement bien adaptée
aux micro-pièces ou micro-formes.
-------------------------------------------------------
b) Caractéristique de

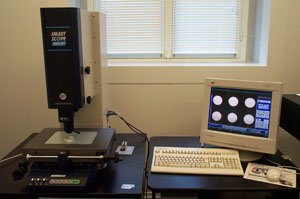

notre machine à mesurer sans contact
Année
|
X
|
Y
|
Z
|
Précision
|
1999
|
200
|
150
|
150
|
+/-0.002
|
|
|
- Logiciel : measuremind
- Zomm : motorisé 135x
- Caméra couleur CCD 768x494 pixels
autofocus
- Mesure sur Z
- Détection automatique d'arête
|
c) Apport dans les projets
Voici les prestations que le sert vous propose en matière
de métrologie
avec cet instrument:
Contrôle de toutes formes microscopiques non palpables
(mais aussi mesure jusquà 200mm)
- Pièces fragiles,touches interdites
- Micro-trous
- Profilés
- Pièces fines
- Examen de surfaces par grossissement
- Mesure géométrique
- Photographie numérique
- Importation de fichiers DAO et mesure comparatives
Etc
