MMT
(Machine à mesurer tridimensionnelle)
a) Principe de fonctionnement

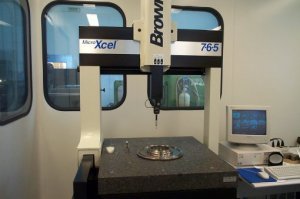

Une MMT est un système bien souvent en forme de portique
qui permet le déplacement d'un palpeur capable de
repérer des points sur un solide.Un calculateur pilote
la machine via un ordinateur et traite les résultats
de mesure.Ces résultats s'affichent alors sur l'écran
de l'ordinateur ou sur une imprimante.
--------------------------------------------------------------
b) La structure:
La fonction d'une MMT est de mettre en place et de répéter
avec précision la position d'un palpeur indexable,
d'où une structure privilégiant la mise
en position.Le guidage sur les trois axe sera assuré
par des patins aérostatique:
un fim d'air d'une épaisseur de 5 microns sera
nécessaire entre le bâti en granit et les
patins afin d'assurer un guidage sans jeu ni frottement.Ces
machines doivent travailler à température
stabilisée pour garantir la fiabilité des
mesures.
-------------------------------------------------------------------
c) Caractéristique de notre MMT
Année
|
X
|
Y
|
Z
|
Précision
|
1998
|
750
|
650
|
500
|
+/-0.003
|
|
|
Logiciel : Micromesure 3
Support anti-vibratoire
|
Machine à mesurer sans contact
Banc de pré-réglage
|
